Direkte svar: den mest effektive måde at kontrollere støj på i et industrielt ventilatorsystem er at kombinere tre lag af indgreb i stedet for at stole på én løsning. Reducer først støjen ved kilden ved at vælge et bagudbuet pumpehjul og en børsteløs EC-motor i stedet for et fremadbuet AC-hjul. For det oget skal du indeholde det, der er tilbage på systemniveau, med indløbs-/udgangslyddæmpere, et akustisk kabinet og fleksible kanalforbindelser. For det tredje, isoler strukturbårne vibrationer med dæmpende beslag, så støjen ikke kan bevæge sig gennem bygningsrammen. Påført sammen bringer disse tre lag typisk det målte lydtryk ned med 10 til 20 dB(A) sammenlignet med en umodificeret ventilator, der kører på samme driftspunkt - nogenlunde forskellen mellem en ventilator, der dominerer et rum, og en, som en besøgende knap bemærker.
Hvor industriel blæserstøj faktisk kommer fra
Før du vælger en fix, hjælper det at vide, hvilken mekanisme der producerer lyden. Industri- og HVAC-ventilatorer genererer støj gennem fire forskellige fysiske ruter, og hver enkelt reagerer på en anden type ingeniørløsning.
| Støjkilde | Fysisk mekanisme | Typisk frekvensområde |
| Aerodynamisk støj | Turbulens ved vingespidserne og bladpasseringsfrekvensen, når luft forlader pumpehjulet | Bredbånd, topper 500 Hz til 4 kHz |
| Motor- og lejestøj | Kommuteringsrippel, viklingsvibrationer og lejeslid | 1 kHz til 8 kHz, ofte tonal |
| Strukturel resonans | Hus- og panelvibrationer ophidset af rotorubalance eller kanaltrykpulsering | 50 Hz til 500 Hz |
| Kanal- og installationsstøj | Turbulent flow ved albuer, dårlige indløbsforhold og løse beslag | Bredbånd, 100 Hz til 2 kHz |
På en afinstalleret centrifugalventilator er aerodynamisk støj normalt den største enkeltstående bidragyder. Når den samme blæser er monteret i kanalsystemet, kan struktur- og installationsstøj tilføje adskillige flere decibel, som ingen mængde af impeller-redesign vil fjerne af sig selv - hvilket er grunden til, at en komplet støjkontrolplan skal adressere systemet, ikke kun blæseren.
Hvorfor en lille hastighedsforøgelse skaber en stor støjstigning
Blæserstøj skalerer ikke i takt med rotationshastigheden - den skalerer langt hurtigere. Under standard ventilatoraffinitetsforhold stiger lydeffekten omtrent med hastighedens femte potens, så en fordobling af rotorhastigheden øger lydeffektniveauet med omkring 15 dB(A), selvom luftstrømmen kun fordobles. Dette er hovedårsagen til, at en overdimensioneret blæser droslet ned med en spjæld næsten altid er mere støjende end en korrekt størrelse ventilator, der kører med dens designhastighed: Spjældet spilder energi, og ventilatoren roterer stadig hurtigere, end den skal.
Repræsentativt lydeffektniveau i forhold til relativ blæserhastighed, beregnet ud fra blæseraffinitetsforholdet (basislinje ca. 78 dB(A) ved 100 % designhastighed).
Kerneteknologier til styring af blæserstøj
Seks tekniske metoder tegner sig for det meste af den praktiske støjreduktion, der opnås på industrielle og HVAC-ventilatorinstallationer. De udelukker ikke hinanden – de største gevinster kommer fra at stable flere af dem.
Bagudbøjede pumpehjul
Knive, der er buet mod rotationsretningen, reducerer turbulens og klinger, der passerer toner sammenlignet med fremadbuede hjul, der håndterer samme driftspunkt.
3 til 6 dB(A)Børsteløse EC-motorer
Elektronisk kommutering fjerner den mekaniske støj fra børstekontakt og tillader ventilatoren kun at køre så hurtigt, som belastningen kræver.
8 til 15 dB(A)Drev med variabel frekvens
Ved at matche hastigheden til efterspørgslen i stedet for at køre med fast fuld hastighed og gasspjæld med en dæmper undgås femte potens støjstraf beskrevet ovenfor.
Undgår 10 dB(A) strafLyddæmpere og dæmpere
Absorptive bafler monteret på ind- og udløb reducerer bredbånds aerodynamisk støj, med effekten skalering med baffellængde og kanalhastighed.
8 til 15 dB(A)Vibrationsisoleringsbeslag
Gummi- eller fjederisolatorer afkobler ventilatorhuset fra bygningskonstruktionen, hvilket forhindrer strukturbåren støj i at udstråle gennem vægge og gulve.
3 til 8 dB(A) strukturbåretAkustiske kabinetter
Et forseglet, indvendigt foret kabinet omkring ventilatoren og motoren er den stærkeste enkeltforanstaltning, mest anvendelig, hvor en ventilator skal sidde tæt på optaget plads.
15 til 25 dB(A)Sammenligning af støjkontrolmetoder efter omkostninger og effekt
Valget mellem metoder afhænger normalt af, hvor meget reduktion der kræves, om ventilatoren er nyt udstyr eller en eksisterende installation, og det tilgængelige budget.
| Metode | Typisk reduktion | relative omkostninger | Bedste pasform |
| Bagudbøjet pumpehjul | 3 til 6 dB(A) | Lav - et designvalg | Ny udstyrsspecifikation |
| EC-motor med hastighedskontrol | 8 til 15 dB(A) | Medium | Variabel belastning HVAC, datacentre |
| Kanallyddæmper eller dæmper | 8 til 15 dB(A) | Medium | Eftermontering på kanalsystemer |
| Vibrationsisoleringsbeslag | 3 til 8 dB(A) | Lav | Tag- og indendørs installationer |
| Akustisk kabinet | 15 til 25 dB(A) | Høj | Fans placeret i nærheden af besatte områder |
| Fleksible kanalforbindelser | 2 til 5 dB(A) | Lav | Enhver kanalinstallation |
Ventilatorserie udviklet til lavere støjudgang
Disse centrifugalblæserserier kombinerer bagudbøjede pumpehjul, børsteløse EC-motorer eller dobbeltindløbsdesign for at reducere aerodynamisk og mekanisk støj ved kilden, før der tilføjes en lyddæmper eller indkapsling.
SYZ 9-9 Variabel hastighed EC blæser EC centrifugalblæser
SYZ 7-7 0-10V Hastighedskontrol EC blæser EC centrifugalblæser

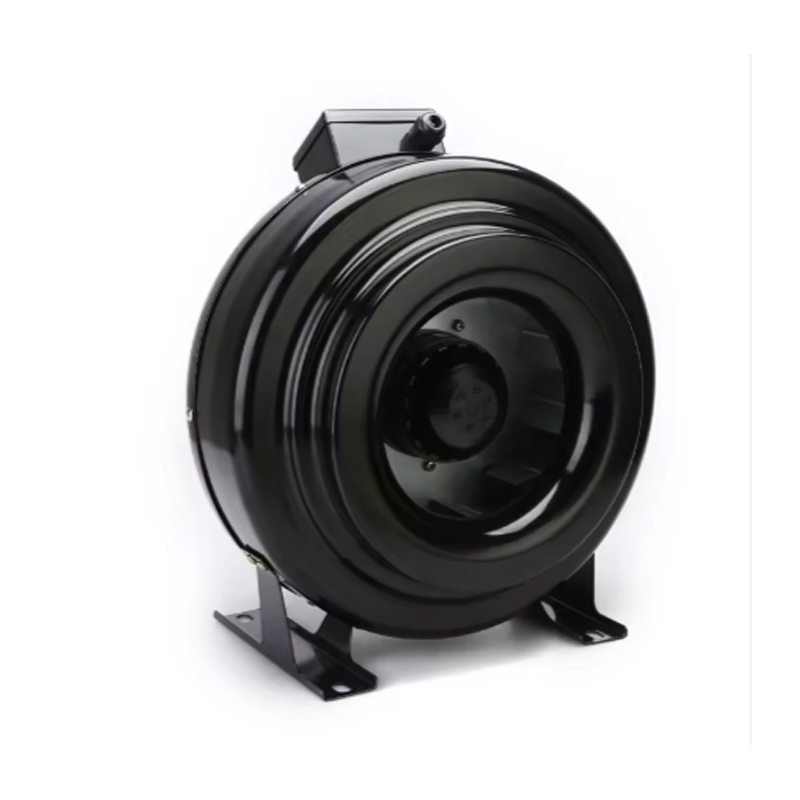

MDF-250 skrå pumpehjulskanalventilator Bagudgående centrifugalblæser
MDF-250 dobbeltindløb bagudblæser Bagudgående centrifugalblæser
DDM 160-250 ekstern rotor AC blæser AC centrifugalblæser Hvor meget hver støjkilde typisk bidrager med
Fordi aerodynamisk støj og installationsstøj tilsammen tegner sig for omkring 60 % af det samlede antal, er de normalt de to første områder, der skal tages fat på - gennem valg af pumpehjul, korrekt dimensionering og rene indløbsforhold - før man bruger på et akustisk kabinet for at håndtere det, der er tilbage.
Mål støjniveauer efter applikation
Der er ikke et enkelt "stille nok" tal - det rigtige mål afhænger af, hvor tæt folk arbejder på ventilatoren, og hvor følsomt rummet er over for baggrundslyd.
Typiske designmål for lydtryksniveau nær ventilatoren eller på det nærmeste opholdssted; lokale koder og klientspecifikationer bør altid have forrang.
Hvordan blæserstøj måles og verificeres
Lydeffektniveau
En egenskab ved selve ventilatoren, uafhængig af rum eller afstand. Dette er den figur, der skal vises på en producents datablad og den, der bruges til at sammenligne blæsere retfærdigt.
Lydtrykniveau
Hvad en person eller en måler faktisk oplever på et givet tidspunkt. Det afhænger af afstanden til ventilatoren, rummets akustiske adfærd og eventuelle barrierer imellem.
Test standarder
Lydstyrke er normalt certificeret i et rumklangs- eller semi-kofrit kammer efter AMCA 300 i Nordamerika eller ISO 13347- og ISO 3745-serien internationalt.
En praktisk tjekliste til angivelse af støjsvage ventilatorer
- Bekræft det ønskede lydtrykniveau i dB(A) ved den faktiske installationsafstand, ikke kun blæserens nominelle lydeffekt.
- Vælg pumpehjulstypen - bagudbuet for effektivitetskritisk, støjsvag drift - før du vælger motortype.
- Dimensionér blæseren til dets designmæssige arbejdspunkt; undgå overdimensionering og drosling af luftstrømmen med et spjæld.
- Angiv en EC-motor med hastighedskontrol, uanset hvor belastningen varierer i løbet af dagen.
- Tilføj indgangs- og udgangslyddæmpere plus fleksible konnektorer på enhver kanalinstallation.
- Isoler ventilatoren fra bygningskonstruktionen med vibrationsbeslag, især på tag- eller mezzanininstallationer.
- Spørg efter tredjeparts lydeffekttestdata i stedet for alene at stole på motorens typeskilte.
Ingen af disse metoder fungerer isoleret - de blæsere, der ender med at være virkelig støjsvage i marken, er dem, hvor pumpehjulsdesign, motorteknologi og behandling på systemniveau alle blev overvejet på specifikationsstadiet, ikke tilføjet efterfølgende som en rettelse. Jiales EC centrifugalventilator , baglæns centrifugalventilator and AC centrifugalventilator intervaller er bygget op omkring præcis disse principper, hvilket giver købere et udgangspunkt, der allerede reducerer støj ved kilden.
