Direkte svar: For at dimensionere en kabinetcentrifugalventilator skal du først beregne den nødvendige CFM ved hjælp af CFM = (rumvolumen i kubikfod x luftskifte pr. time) / 60 eller CFM = varmebelastning (BTU/time) / (1,08 x temperaturstigning i degF) til udstyrskøling. Beregn derefter det nødvendige statiske tryk ved at lægge hver modstand i luftstrømsvejen sammen - kanalfriktion, albuer, filtre, lameller og hætter - målt i Pascal (Pa), og tilføj en sikkerhedsmargin på 10 til 15 procent. De endelige tal plottes derefter på ventilatorens ydeevnekurve for at bekræfte, at kabinetventilatoren faktisk kan levere den luftstrøm ved det tryk, ikke kun en af de to værdier alene.
Hvorfor CFM og statisk tryk skal beregnes sammen
En skabscentrifugalventilator, også kaldet en boks-type ventilator, huser pumpehjulet, motoren og spiralen inde i et forseglet kabinet, der sænker støj og beskytter interne dele mod støv. At vælge den forkerte enhed kommer næsten aldrig fra at vælge en "svag" ventilator - det kommer fra at beregne CFM og statisk tryk hver for sig i stedet for sammen. En ventilator, der er klassificeret til 3000 CFM, leverer kun det tal ved nul modstand. Når den først er forbundet til kanal, filtre og gitre, falder den reelle luftstrøm, når modstanden stiger. Dette er grunden til, at hvert kabinetventilatordatablad viser en ydeevnekurve i stedet for et enkelt tal, og hvorfor begge værdier skal beregnes, før en model vælges.
| Termin | Enhed | Hvad det repræsenterer |
| CFM (luftstrøm) | Kubikfod i minuttet / m3 i timen | Den mængde luft, som ventilatoren skal flytte for at ventilere, køle eller udsuge et rum |
| Statisk tryk | Pascal (Pa) / tommer vandmåler | Den samlede modstand blæseren skal overvinde for at skubbe luften gennem systemet |
Trin 1: Beregn den påkrævede CFM
Der er to almindelige måder at nå frem til påkrævet luftstrøm for en kabinetcentrifugalventilator, og den korrekte metode afhænger af, om målet er generel ventilation eller fjernelse af udstyrsvarme.
Metode A - Luftskift pr. time (ACH): Dette er standard for lokaler, værksteder, køkkener og indhegninger.
CFM = (Længde x Bredde x Højde i fod x Påkrævet ACH) / 60
Metode B - Fjernelse af varmebelastning: Dette gælder, når ventilatoren køler el-skabe, serverskabe eller procesudstyr.
CFM = Varmebelastning (BTU/time) / (1,08 x Tilladt temperaturstigning i grader F)
Tabellen nedenfor viser typiske luftskiftehastigheder, der anvendes på tværs af almindelige applikationer. Disse er startreferenceværdier - lokale koder og data fra udstyrsproducenten bør altid have prioritet, når de er tilgængelige.
| Ansøgning | Typisk ACH | Noter |
| Generelle kontor- eller butikslokaler | 6 til 10 | Optaget komfortventilation |
| Kommerciel køkkenudtræk | 20 til 30 | Fedt- og varmebelastninger øger behovet |
| Lager eller værksted | 4 til 8 | Afhænger af maskinvarme og beboerdensitet |
| El- eller styreskab | Brug varmebelastningsmetoden | ACH er ikke pålidelig til afkøling af lukket udstyr |
| Renrum eller laboratorium | 15 til 60 | Indstillet efter renhedsklassificering, ikke komfortbehov |
Trin 2: Beregn det nødvendige statiske tryk i Pa
Statisk tryk er summen af hvert modstandspunkt, luften møder mellem blæserindtaget og afgangspunktet. Hver komponent tilføjer et målbart tab, og disse tab lægges sammen i stedet for et gennemsnit. At springe blot én komponent over - et enkelt filter eller en enkelt 90 graders albue - er en af de mest almindelige årsager til, at en kabinetventilator ikke klarer sig dårligt efter installation.
| Modstandskilde | Typisk tab (Pa) |
| Lige kanalføring, pr. 10 meter | 10 til 25 Pa |
| Hver 90 graders albue | 8 til 20 Pa |
| Standard luftfilter (rent) | 30 til 80 Pa |
| HEPA eller fint filter | 100 til 250 Pa |
| Lamel eller vejrhætte | 15 til 40 Pa |
| Spjæld (delvist åben) | 10 til 30 Pa |
Når hver komponent langs stien er lagt sammen, skal du anvende en sikkerhedsmargen på 10 til 15 procent for at dække støvopbygning på filtre over tid og mindre feltvariationer fra det originale layout. Denne justerede total er det statiske tryk, som kabinetcentrifugalventilatoren skal vurderes for at overvinde.
Bearbejdet eksempel: Dimensionering af en kabinetventilator til et rum på 500 kubikmeter
Eksemplet nedenfor viser begge beregninger gennemført fra rå input til et endeligt blæservalgsmål, ved hjælp af et værkstedsrum, der har brug for 6 luftskift i timen og har et filter, to albuer og 15 meter kanalsystem installeret.
| Trin | Beregning | Resultat |
| Rumvolumen | Givet | 500 m3 |
| Påkrævet luftstrøm | 500 m3 x 6 ACH | 3000 m3/t (ca. 1765 CFM) |
| Kanalfriktionstab | 15 m ved 1,8 Pa/m | 27 Pa |
| To albuer | 2 x 15 Pa | 30 Pa |
| Filter | Standard bedømmelse | 50 Pa |
| Lamel | Fast tab | 25 Pa |
| Subtotal | 27 30 50 25 | 132 Pa |
| Endeligt mål med 15 procent margin | 132 Pa x 1,15 | Omkring 152 Pa |
Udvælgelsesmålet for dette projekt bliver en centrifugalventilator i kabinet, der er i stand til at levere omkring 3000 m3/h ved 150 Pa statisk tryk, ikke kun et tal i sig selv.
Læsning af blæserkurven for at bekræfte driftspunktet
Hvert datablad for centrifugalventilatorer i kabinettet inkluderer en præstationskurve, der plotter luftstrømmen på den vandrette akse mod statisk tryk på den lodrette akse. Kurven skråner nedad, fordi luftstrøm og tryk veksler mod hinanden inde i den samme ventilator. For at bekræfte, at en model passer til et projekt, skal du finde den beregnede CFM-værdi på den vandrette akse og den beregnede Pa-værdi på den lodrette akse - det punkt, hvor disse to værdier mødes, skal sidde på eller lidt under kurven, aldrig over den. Et beregnet driftspunkt, der falder over kurven, betyder, at ventilatoren er underdimensioneret til systemet, og luftstrømmen vil komme til kort, når den først er installeret. Et punkt, der sidder et godt stykke under kurven, signalerer normalt en overdimensioneret ventilator, som spilder energi og øger driftsstøjen ud over, hvad rummet har brug for.

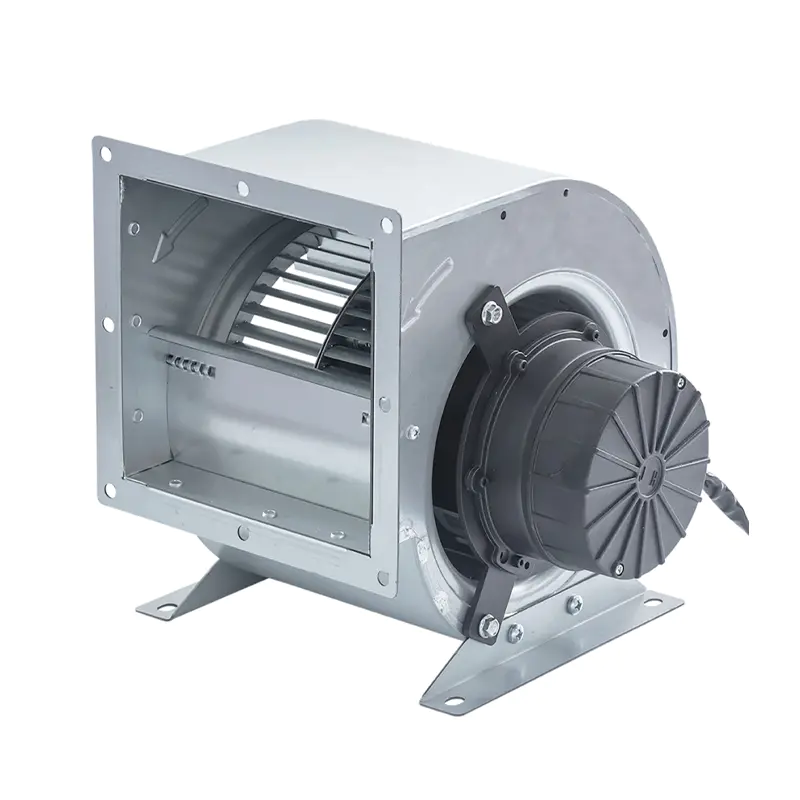

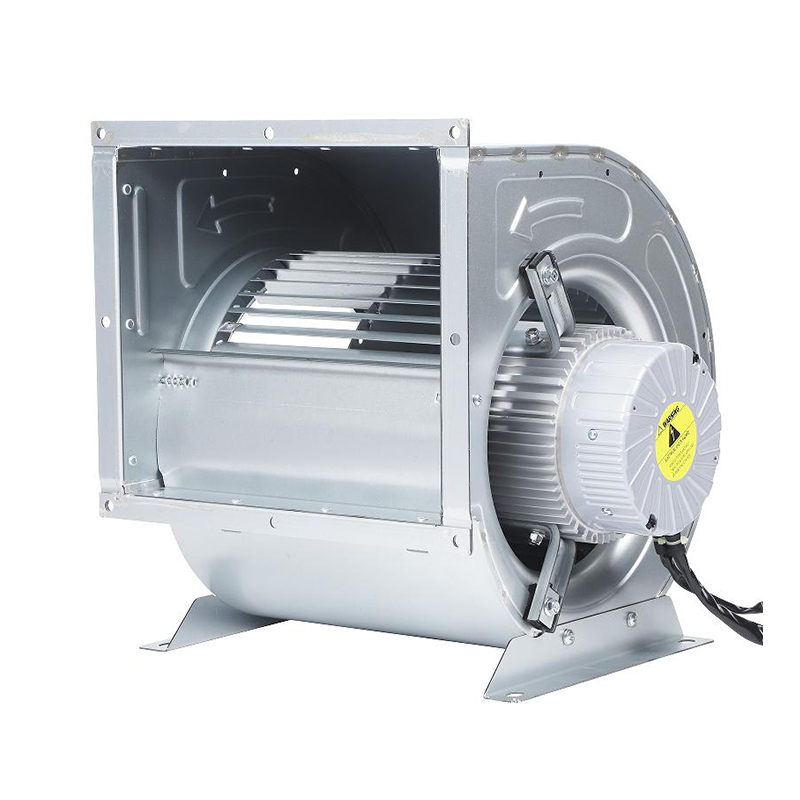

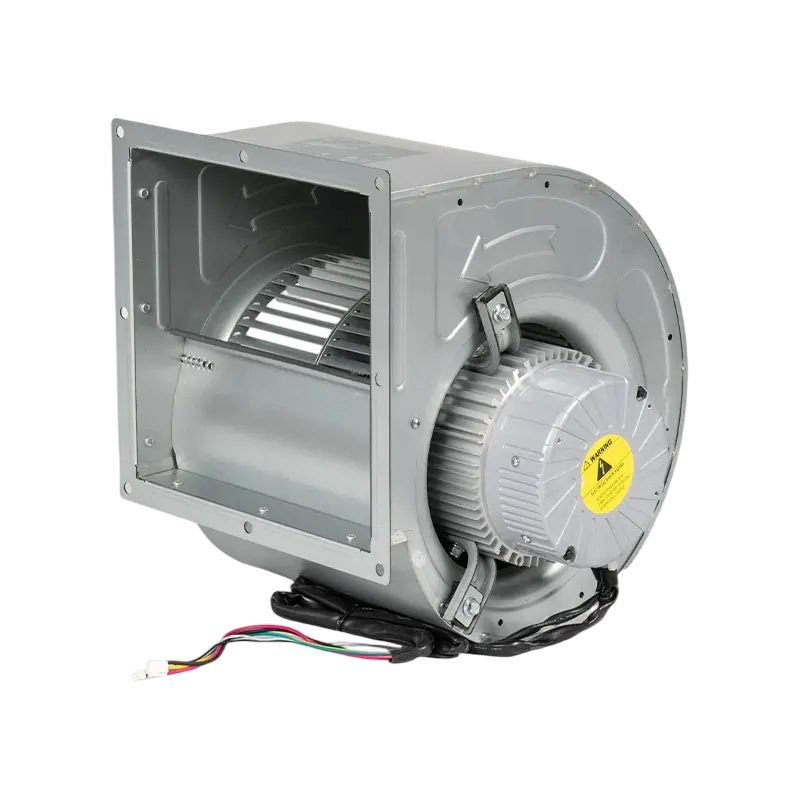

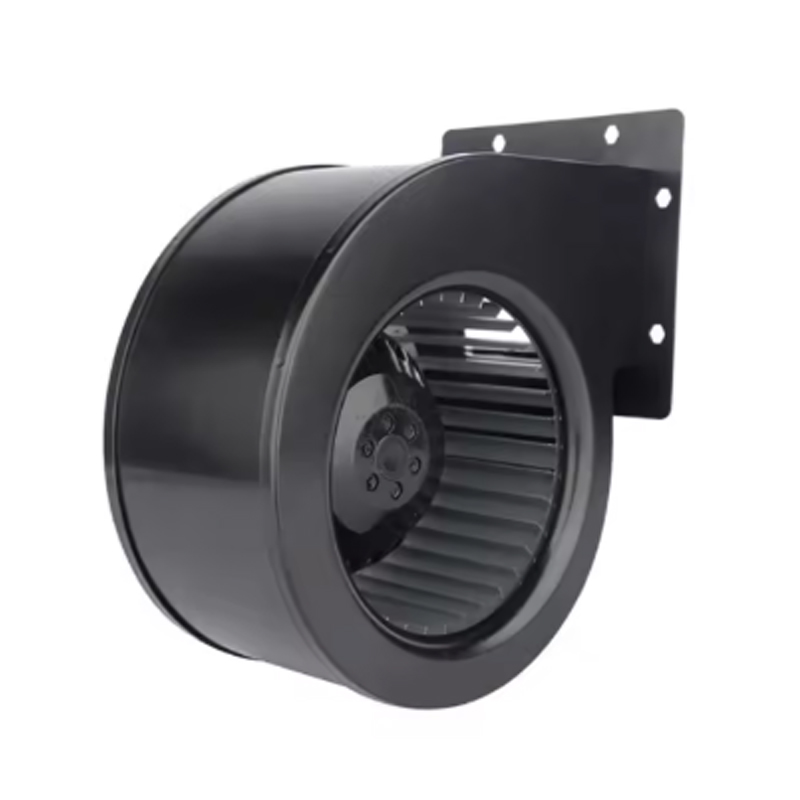

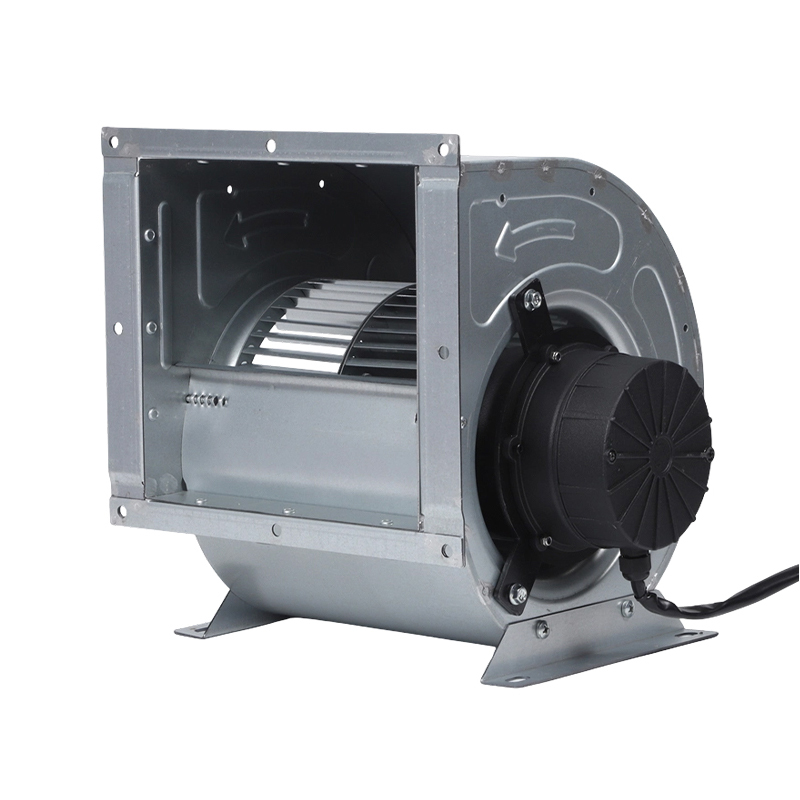

Udforsk Jiale Cabinet Centrifugal Fan Series
Følgende modeller illustrerer rækken af centrifugalblæserplatforme, der bruges til at opbygge luftstrøm og tryk til de mål, der er beregnet ovenfor, fra lukkede kabinetenheder til kompakte AC-drevne blæsere velegnet til kanalsystemer.
Almindelige fejl, der fører til en underdimensioneret ventilator
De fleste klager over svag luftstrøm, efter at en kabinetventilator er installeret, spores tilbage til en af fejlene nedenfor i stedet for en defekt enhed.
- Brug af blæserens frilufts CFM-klassificering som designluftstrøm, idet man ignorerer, at dette tal kun gælder ved statisk nultryk.
- Glemte at inkludere filtermodstand, især efter at et filter har opsamlet støv, og dets tab er steget over den rene rating.
- Tilføjelse af kanalængder, men overspringning af beslag, overgange og riste, som tilsammen ofte står for mere modstand end selve det lige kanalløb.
- Valg af en ventilatormodel baseret på motorens wattstyrke i stedet for luftflow- og tryktallene på ydeevnekurven.
- Udelader sikkerhedsmarginen, som så bliver brugt i det øjeblik et filter skal renses, eller et spjæld justeres efter idriftsættelse.
Hurtig reference: CFM og statisk tryk ved almindelig applikation
| Ansøgning | Typisk luftstrøm | Typisk statisk tryk |
| El-skabskøling | 50 til 400 CFM | 50 til 150 Pa |
| Lille værkstedsventilation | 800 til 2500 CFM | 100 til 250 Pa |
| Kommerciel køkkenudtræk | 2000 til 6000 CFM | 250 til 500 Pa |
| Kanaliseret klimaanlæg terminalenhed | 500 til 3000 CFM | 150 til 400 Pa |
| Renrum eller filtreret tilluft | 1000 til 8000 CFM | 300 til 700 Pa |
Ofte stillede spørgsmål
Hvad er en sikker margin at lægge oven i det beregnede statiske tryk?
En margin på 10 til 15 procent over den beregnede total er standardpraksis, der dækker filterbelastning over tid og små afvigelser mellem det designede layout og den færdige installation.
Kan en centrifugalventilator i et kabinet, der er klassificeret til højere CFM end nødvendigt, stadig fungere?
Den kan fungere, men at køre langt over det krævede punkt spilder energi og øger støj. At matche den beregnede CFM og Pa tæt til ventilatorkurven giver den bedste balance mellem effektivitet og lydniveau.
Hvordan konverterer jeg mellem CFM og m3/h?
Multiplicer CFM med 1,699 for at få m3/h, eller divider m3/h med 1,699 for at få CFM. For statisk tryk skal du gange tommer vandmåler med 249 for at få Pascals.
