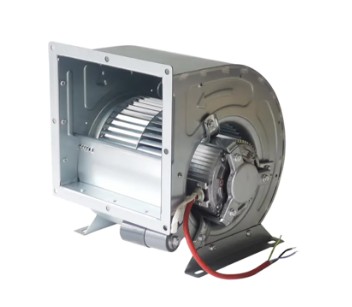

Hvad er en industriel AC centrifugalventilator?

An industriel AC centrifugalventilatilr er en ventilationsenhed, der drives af vekselstrøm (AC). Dets kernearbejdsprincip udnytter centrifugalkraften, der genereres af pumpehjulets rotation, til at trække luft ind aksialt, dreje den 90 grader og udlede den radialt. Sammenlignet med aksialventilatilrer kan centrifugalventilatorer producere højere statisk tryk (når typisk 500-3.000 Pa), hvilket gør dem særligt velegnede til industrielle scenarier, der kræver at overvinde kanalmodstand, filtermodstand eller lufttilførsel over lange afstande.

Baseret på pumpehjulets struktur er industrielle AC centrifugalventilatorer hovedsageligt klassificeret i tre typer: fremadbuede klinger , bagudbuede klinger , og radiale klinger . Bagudbøjede blæsere giver den højeste effektivitet (op til 85 % eller mere) med lavere støj, hvilket gør dem ideelle til langvarig kontinuerlig drift. Fremadbuede vingeventilatorer kan generere højere tryk ved samme pumpehjulsdiameter, men med lidt lavere effektivitet. Radialventilatorer udmærker sig ved håndtering af støvfyldte gasser og er meget udbredt i materialetransport og kedel-inducerede træksystemer.

Kernefordele til industrielle applikationer

Højtrykslufttilførselsevne

I industrielle ventilationssystemer øger faktorer som kanallængde, antal bøjninger og filtermodstand systemmodstanden markant. Almindelige aksialventilatorer tilbyder typisk statisk tryk i intervallet 50-200 Pa, hvilket er utilstrækkeligt til komplekse kanalkrav. Industrielle AC centrifugalventilatorer giver dog statisk tryk, der spænder fra 500-3.000 Pa , med nogle højtryksmodeller, der endda overstiger 5.000 Pa , der nemt overvinder flersektionskanaler, højeffektive filtre og varmevekslermodstand for at sikre tilstrækkelig luftstrøm i terminalenden.

Stabil og pålidelig drift

Industrielle AC-centrifugalventilatorer drives af AC-induktionsmotorer, der ikke kræver komplekse elektroniske kommuteringskredsløb. Deres enkle struktur resulterer i lave fejlfrekvenser. Under standard driftsforhold kan industrielle centrifugalventilatorer af høj kvalitet opnå en middeltid mellem fejl (MTBF) på over 30.000 timer , med nogle modeller med helkobberviklinger og kuglelejer, der når op til 50.000 timer. Denne høje pålidelighed er afgørende for non-stop essentielle applikationer som datacenterkøling og ventilation af kemikalieanlæg.

Omfattende effekt- og specifikationsdækning

Industrielle AC centrifugalventilatorer dækker et ekstremt bredt effektområde, fra 50 W køleventilatorer til små udstyr to store industrielle ventilationsaggregater over 55 kW . Luftstrømsdækning spænder fra 100 m³/h til over 100.000 m³/h, med pumpehjulsdiametre fra 100 mm til 2.000 mm, der er i stand til at opfylde stort set alle industrielle behov fra præcisionskøling af elektronisk udstyr til storstilet fabriksventilation.

Udvælgelseskriterier og bedste praksis

Nøglevalgsparametre

Når du vælger en industriel AC centrifugalventilator, skal følgende kerneparametre tages i betragtning:

• Luftstrøm (Q) : Enhed m³/h eller m³/s, beregnet ud fra ventilationsrumsvolumen og luftændringshastighed
• Totaltryk eller statisk tryk (P) : Enhed Pa, der kræver beregning af kanalmodstand, filtermodstand og udløbsdynamisk tryktab
• Effekt (N) : Enhed kW, estimeret ved hjælp af formlen N = (Q × P) / (3600 × η × 1000), hvor η er ventilatoreffektivitet
• Rotationshastighed (n) : Enhedsomdr./min., typisk 1.450 omdr./min. (4-polet motor) eller 2.900 omdr./min. (2-polet motor)
• Støjniveau : Enhed dB(A), bagudbuede vingeventilatorer er typisk 3-8 dB(A) mere støjsvage end fremadbuede vingeventilatorer
• Beskyttelsesvurdering (IP) : IP54 eller højere anbefales til fugtige eller støvede miljøer

Applikationsscenarier og udvælgelsesreference

Installations- og betjeningsvejledning

For at sikre effektiv og stabil drift af industrielle AC centrifugalventilatorer skal følgende punkter overholdes under installation og rutinemæssig vedligeholdelse:

1. Fundament Vibrationsisolering : Ventilatorer med en effekt på over 3 kW bør udstyres med vibrationsisolatorer eller puder, hvilket reducerer vibrationstransmissionen med over 80 % for at forhindre interferens med bygningsstrukturer og tilstødende præcisionsudstyr
2. Indløbsbeskyttelse : Installer et beskyttelsesnet ved luftindtaget med en maskestørrelse på ikke større end 20 mm for at forhindre indtagelse af fremmedlegemer og beskadigelse af pumpehjulet; tilføje et primæreffektivt filter i støvede miljøer
3. Fleksibel forbindelse : Brug fleksible kanvas- eller silikoneforbindelser (150–300 mm i længden) mellem ventilatorindløb/-udløb og kanalsystem for at undgå direkte overførsel af kanalbelastning til ventilatorhuset
4. Planlagt vedligeholdelse : Efterse lejetemperatur og smøretilstand hver 2.000 driftstimer ; udskift fedt hver 8.000 driftstimer ; rengør pumpehjulstøv ophobning årligt - støvopbygning på mere end 1 mm i tykkelse kan reducere effektiviteten med 5 %-10 %
5. Motorbeskyttelse : Motorer på over 2,2 kW skal være udstyret med termiske overbelastningsrelæer eller motorbeskyttere for at forhindre udbrænding fra låst rotor eller fasetabsdrift

Kritiske faktorer, der påvirker ydeevne og levetid

Driftsmiljøforhold

For hver stigning på 10°C i omgivelsestemperaturen fordobles ældningshastigheden for motorviklingsisolering cirka. Når den omgivende temperatur overstiger 40°C , skal motorens mærkeeffekt nedsættes: 95 % ved 45°C, 90 % ved 50°C og 85 % ved 55°C. I miljøer med høj luftfugtighed (relativ luftfugtighed >85 %) bør fuldt lukkede motorer med anti-kondensationsvarmere vælges for at forhindre isolationsforringelse fra fugtoptagelse under nedlukning.

I miljøer, der indeholder ætsende gasser (såsom kemiske værksteder eller galvaniseringsanlæg), bør ventilatorhjul og huse være fremstillet af 304 eller 316 rustfrit stål , eller behandlet med epoxyharpiks anti-korrosionsbelægning. Almindelige galvaniserede stålplader i sure miljøer kan få deres levetid forkortet til 30%-50% af normale driftsforhold.

Systemtilpasning og driftspunktoptimering

Den faktiske ventilatordriftseffektivitet afhænger af, hvor godt arbejdspunktet matcher ydeevnekurven. Når systemmodstanden er overdesignet, skifter det faktiske driftspunkt mod områder med højere flow og lavere tryk, hvilket resulterer i reduceret effektivitet og øget støj. Ved at justere blæserhastigheden (variabel frekvensstyring) eller indløbsledeskovlevinklerne kan driftspunktet returneres til højeffektivitetszonen. Med variabel frekvens hastighedskontrol kan ventilatorer opretholde effektiviteten over 80 % inden for 70 % – 100 % af den nominelle luftstrøm , med betydelige energibesparelser – når luftstrømmen falder til 80 %, falder akseleffekten til 51,2 % af den nominelle effekt (beregnet af affinitetslove), hvilket opnår 30 %-40 % elbesparelser sammenlignet med regulering af gasspjældet.

Løbehjulsbalance og vibrationskontrol

Impeller-ubalance er den primære årsag til overdreven vibration i centrifugalventilatorer. I henhold til ISO 1940-standarder bør industrielle ventilatorhjul opnå balancegrad G6.3 eller G2.5 . For pumpehjulsdiametre på mere end 400 mm er markdynamisk afbalancering særlig vigtig - hver 10 g·mm/kg stigning i resterende ubalance kan forkorte lejernes levetid med ca. 15 %-20 %. Under normal drift skal den effektive vibrationshastighed ved ventilatorlejehuse styres nedenfor 4,5 mm/s (den "gode" karakter ifølge ISO 10816-standarder); øjeblikkelig nedlukning for inspektion er påkrævet, hvis den overstiger 7,1 mm/s.

Strategier til forbedring af energieffektiviteten

Implementering af variabel frekvensdrev

I systemer med fluktuerende luftstrømskrav (såsom VAV-klimaanlæg eller procesudsugningssystemer) er det at udstyre industrielle AC-centrifugalventilatorer med variabel frekvensdrev (VFD'er) den mest effektive energibesparende foranstaltning. At tage en 15 kW ventilator i drift 6.000 timer årligt som et eksempel: hvis den faktiske gennemsnitlige driftsbelastning er 70 % af den nominelle belastning, er det årlige strømforbrug med VFD hastighedskontrol ca. 63.000 kWh , sammenlignet med 90.000 kWh med fast frekvens drift og spjældregulering, besparelse 27.000 kWh årligt med en energibesparelse på cirka 30 %. Investeringstilbagebetalingsperioden er typisk mellem 1,5 og 2,5 år.

Højeffektiv motoropgradering

Opgradering af ældre IE1- eller IE2-effektivitetsmotorer til IE3 (Premium Efficiency) eller IE4 (Super Premium Efficiency) motorer kan yderligere reducere energiforbruget. For en 11 kW, 4-polet motor som et eksempel: IE2 effektivitet er ca. 91%, IE3 ca. 93% og IE4 ca. 94%. Opgradering fra IE2 til IE3 sparer ca 1.320 kWh årligt ved 6.000 driftstimer; opgradering fra IE3 til IE4 sparer yderligere 660 kWh . Selvom højeffektive motorer øger indkøbsomkostningerne med 15 %-30 %, reduceres de samlede livscyklusomkostninger markant.

System modstandsoptimering

For hver stigning på 100 Pa i kanalsystemets modstand, øges ventilatorens akseleffekt med ca. 5 %-8 %. Følgende foranstaltninger kan effektivt reducere systemets modstand:

• Minimer unødvendige bøjninger og reduktionsanordninger; hver 90° bøjning tilføjer ca 50-150 Pa af modstand
• Vælg filtre med lav modstand, og udskift tilstoppede filtermedier regelmæssigt; modstanden til tilstoppet filter kan stige fra begyndelsen 100-200 Pa to 500-800 Pa
• Korrekt design kanaltværsnit, kontroller lufthastigheden inden for 8–12 m/s rækkevidde; for høj lufthastighed øger det dynamiske tryktab markant
• Rengør ophobning af kanalernes støv regelmæssigt; for hver 1 mm stigning i støvopbygning, øges kanalmodstanden med ca 3 %-5 %

Fremtidige udviklingstendenser

Med fremrykningen af Industry 4.0 og smart fremstilling, industriel AC centrifugalventilatilrs udvikler sig mod intelligens, høj effektivitet og modularitet. Smart blæsere integreret med IoT-sensorer kan overvåge vibrationer, temperatur, strøm og andre parametre i realtid ved hjælp af kantberegning til at forudsige lejelevetid og løbehjulsslidforhold. Dette muliggør et skift fra "planlagt vedligeholdelse" til "forudsigelig vedligeholdelse", der forventes at reducere uplanlagt nedetid med 40 %-60 % .

Med hensyn til energieffektivitet, ny generation industrielle centrifugalventilatorer vedtagelse permanente magnet-assisterede synkrone reluktansmotorer (PMaSynRM) kan opnå effektivitet ud over IE5-kvaliteten, hvilket forbedrer 3%-5% i forhold til traditionelle induktionsmotorer. I mellemtiden kan biomimetiske skovlhjul og volutter optimeret gennem CFD (computational fluid dynamics) design øge luftstrømmen med 8 %-12 % uden at øge energiforbruget, samtidig med at støjen reduceres med 3-5 dB(A) .

Modulært design gør ventilatorinstallation, vedligeholdelse og opgradering mere bekvem. Standardiserede motormoduler, pumpehjulsmoduler og controllermoduler kan hurtigt kombineres, hvilket reducerer tid til at udskifte pumpehjul eller motorer på stedet i forhold til den traditionelle 4-6 timer til under 1 time , hvilket væsentligt minimerer vedligeholdelsespåvirkningen på produktionen.
