En AC-centrifugalblæser flytter luft ved at dreje et pumpehjul inde i et rulleformet hus ved hjælp af en enkeltfaset, direkte koblet AC-motor i stedet for et remdrev. Luftstrømmen stiger i direkte proportion til rotationshastigheden, mens støjen stiger langt hurtigere - omtrent med 4,8. hastighedsstyrke - så den hurtigste måde at dimensionere en enhed korrekt på er først at matche den nødvendige luftmængde og derefter bruge frekvenskontrol til at holde støjen inden for målområdet i stedet for blot at vælge en større motor.
Hvordan en AC-centrifugalblæser faktisk flytter luft
I modsætning til aksialventilatorer, der skubber luft lige gennem et rør, trækker en centrifugalventilator luft ind langs pumpehjulets akse og kaster den udad i 90 grader ind i et spiralhus. Dette design lader ventilatoren opbygge et meningsfuldt statisk tryk, hvilket er grunden til, at centrifugalventilatorer dominerer kanalsystemer, hvor luft skal rejse gennem filtre, spoler og bøjninger, før den når et rum.
To strukturelle valg definerer de fleste AC centrifugalventilatorer på markedet i dag:
- Eksterne rotormotorer — motorkappen roterer med pumpehjulet, hvilket giver en kortere, mere kompakt samling, der er almindelig i modeller som DDM 160-250 eller YDK 160-60 enheder.
- Direkte koblede pumpehjul med enkelt eller dobbelt indløb — design med dobbelt indløb trækker luft fra begge sider af hjulet, hvilket groft fordobler luftstrømmen for samme hjuldiameter, hvilket er grunden til, at modeller med dobbelt indløb som DDM 130-190-serien er populære i brede kanalsektioner.
Luftstrøm, tryk og støj: De tal, der betyder noget
Ventilatorens ydeevne er styret af tre fanlove, som enhver indkøbsingeniør bør have lige ved hånden:
| Luftstrøm (Q) | Ændringer i direkte proportion til omdrejningshastigheden — Q er proportional med N |
| Statisk tryk (P) | Ændres med kvadratet af rotationshastigheden |
| Lydstyrke (L) | Ændringer med omkring 4,8. potens af rotationshastighed - fordobling af hastigheden kan øge støjen med omkring 27 gange |
Dette er grunden til, at et ventilatorspecifikationsark, der kun viser et overskriftsnummer for luftstrøm, er ufuldstændigt. Ved høj hastighed dominerer hvirvelstrømsstøj i 500Hz til 2kHz-båndet - det område, som menneskelige ører er mest følsomme over for - mens støjkarakteren ved lav hastighed skifter mod rotationstoner. En veloptimeret AC-centrifugalblæser kan nå et specifikt lydeffektniveau så lavt som 24dB på sit bedste effektivitetspunkt, hvilket kun er opnåeligt, når pumpehjulets geometri og hastighed er tunet sammen i stedet for, at motoren blot er overdimensioneret.
Praktisk takeaway til valg: Definer først den luftstrøm, du har brug for, tjek det tryk, som kanalsystemet kræver, og anvend derefter variabel frekvenskontrol for at trimme hastigheden ned til det mest stille punkt, der stadig opfylder begge tal.
AC centrifugalblæsere vs konventionelle centrifugalventilatorer
Købere forveksler ofte "AC-centrifugalblæser" med enhver generisk centrifugalblæser. De praktiske forskelle viser sig i drivmetode, kontrol og langsigtede driftsomkostninger.
| Køremetode | Enfaset direkte koblet AC eller EC motor, ingen rem | Bælte- eller geardrevet induktionsmotor |
| Hastighedskontrol | Elektronisk eller VFD, trinløs justering | Kun fast hastighed eller manuel dæmper |
| Støj ved det nominelle punkt | Kan nå omkring 24dB specifik lydstyrke | Typisk højere på grund af uoptimeret klingeprofil |
| Vedligeholdelsesinterval | Længere, færre bevægelige dele at bære | Kortere, rem og remskive slid tilføjer servicepunkter |
| Bedste pasform | VAV-systemer, præcisionsfriskluftsenheder, renrum | Generel udsugning, omkostningsfølsom ventilation |

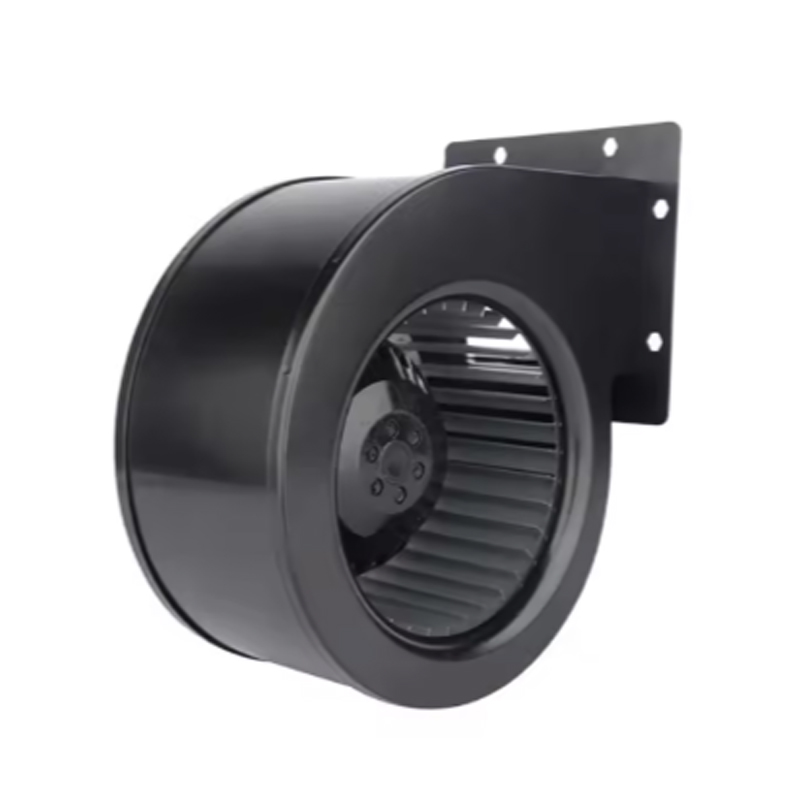

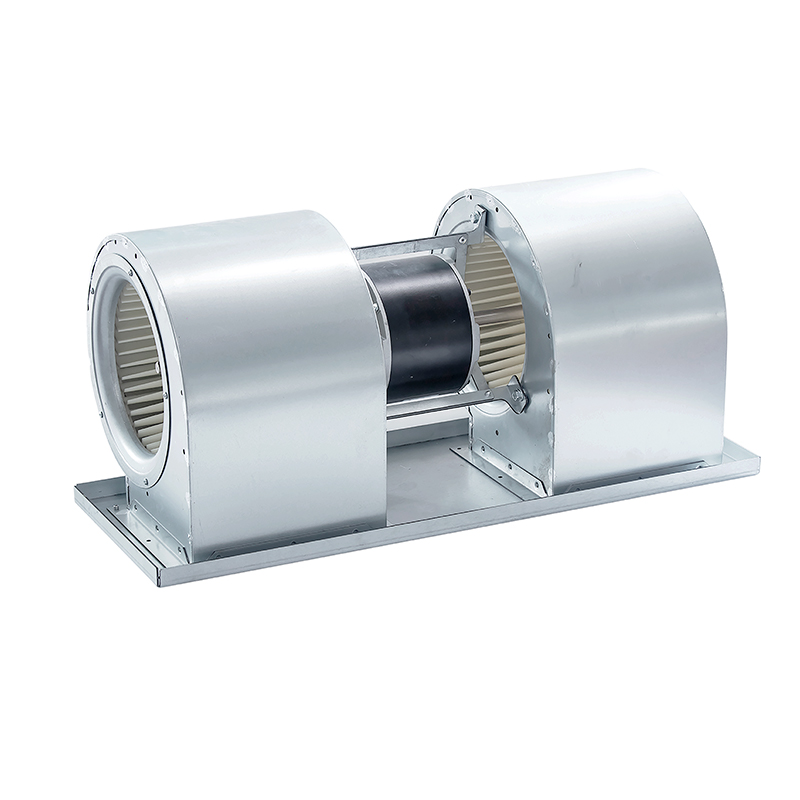

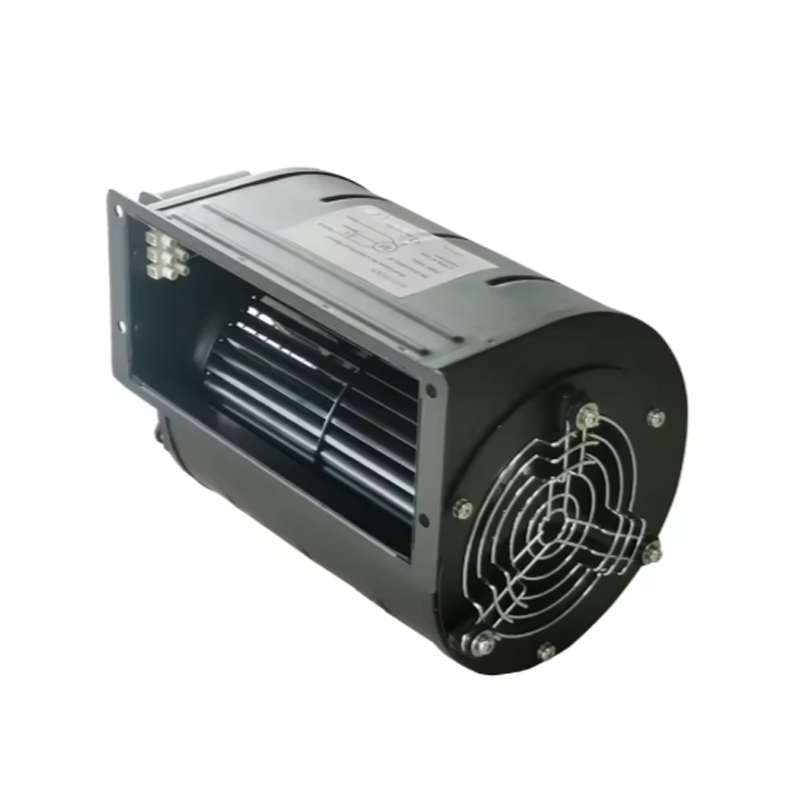

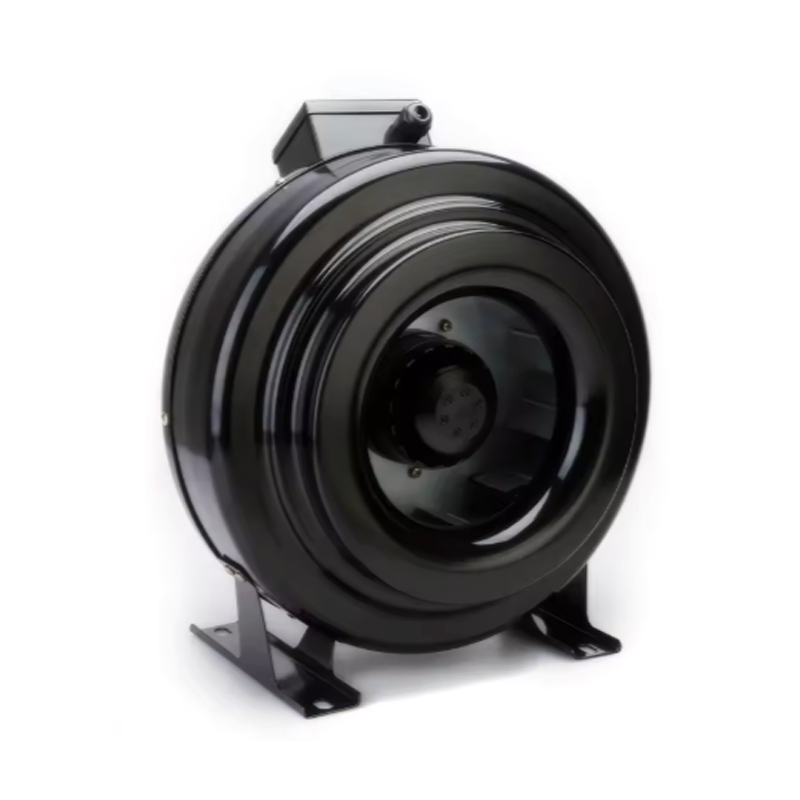

AC Centrifugal blæser produktserie
Et øjebliksbillede af produktionsmodeller, der dækker konfigurationer med ekstern rotor, dobbeltindløb og turbineblade, størrelser fra små blæserenheder op til højeffektudstødningsmodeller til industrielle kanalføringer.
Sådan vælger du den rigtige model til dit system
Valget handler om at matche ventilatoren til kanalsystemet, ikke kun til rummets størrelse. Gennemfør tjeklisten i denne rækkefølge:
- Beregn den nødvendige luftstrøm baseret på rumvolumen eller efterspørgsel efter procesudstødning, og tilføj derefter en margen på 10 til 15 procent for kanallækage.
- Estimer systemets statiske tryk ved at tilføje modstand fra filtre, spoler, dæmpere og kanallængde - underdimensioneret trykklassificering er den mest almindelige årsag til underydelse i marken.
- Match drevtypen — vælg enfaset AC for enklere eftermonteringsjob og lavere forudgående omkostninger, eller EC-motorer, når applikationen har brug for hyppig luftstrømsmodulation og det lavest mulige energiforbrug.
- Tjek støjbudgettet til rummet — besatte kontorer og rene rum har brug for modeller, der er tunet tættere på den 24dB specifikke lydstyrkeklasse, mens udstødningsrør bagtil har mere tolerance.
- Bekræft monteringsgeometri — eksterne rotorenheder passer til snævre plenumrum, mens pumpehjul med dobbelt indløb passer bedre til bredere kanaltværsnit.
Installations- og vedligeholdelsespraksis, der forlænger levetiden
De fleste for tidlige fejl kan spores tilbage til en håndfuld problemer, der kan forebygges, snarere end motordefekter. En konsekvent vedligeholdelsesrutine holder både luftstrøm og støj tæt på det originale specifikationsark.
| Støv på pumpehjul og spiral | Hver 1-3 måned | Reducerer luftstrømmen og ubalancerer hjulet, hvilket øger vibrationer og støj |
| Kontrol af lejesmøring | Hver 3-6 måned | Forhindrer overophedning og for tidligt lejeslid |
| Isolationsmodstandstest | Hver 6-12 måneder | Aflæsninger under 1MΩ signalerer ældning af isolering og stødrisiko |
| Motorhusets temperatur | Under rutineinspektion | Mere end 10 grader C over den nominelle værdi indikerer et belastnings- eller afkølingsproblem |
| Ledningsføring og faserækkefølge | Efter enhver geninstallation | Forkert fasering kan vende pumpehjulets rotation og forårsage mekanisk stød |
Afbryd altid strømmen, før du åbner huset, og inspicér klemmerne for løse eller korrosion under hvert planlagt besøg - en løs klemme er en af de hurtigste veje til et overophedet motorhus.
Diagnosticering af elektriske fejl, før de bliver til fejl
Tre fejlkategorier tegner sig for det store flertal af elektriske problemer med AC centrifugalblæser:
- Motor overbelastning — viser sig som forhøjet strømforbrug og en mærkbar temperaturstigning; normalt forårsaget af for høj belastning eller en hastighedsindstilling uden for designområdet.
- Nedbrydning af isolering — accelereret af fugtige eller høje temperaturer, hvilket fører til lækstrøm eller kortslutninger over tid.
- Fejl i kontrolsystemet — en defekt inverter, kontaktor eller beskyttelsesrelæ kan forårsage uregelmæssig start- og stopadfærd, selv når selve motoren er sund.
En simpel tre-trins diagnostisk sekvens fanger de fleste problemer tidligt: inspicer kabinettet og terminalerne visuelt for revner, korrosion eller støvopbygning; mål isolationsmodstand og bekræft jordforbindelse; overvåg derefter startstrømmens bølgeform for unormale spidser, som normalt peger tilbage til inverterparametre i stedet for motorviklingerne.
Hvor AC centrifugalventilatorer bruges
Applikationslisten spænder over næsten alle miljøer, hvor konditioneret eller filtreret luft skal bevæge sig gennem kanaler under tryk:
- Klemkasser med variabel luftvolumen (VAV) i kommercielle HVAC-systemer
- Luftkonditioneringsenheder med kanaler og makeupsystemer med frisk luft
- Luftrensnings- og filtreringsudstyr, der kræver stabilt tryk på tværs af filtertrin
- Køling af elektriske kabinetter og industrielt udstyr, hvor kompakte eksterne rotorenheder passer til tætte indkapslinger
- Affugtning og loftmonterede ventilatorer med enkelt indtag
Ofte stillede spørgsmål
Hvilket luftflow og trykområde dækker typiske AC centrifugalventilatorer?
Produktionsområdet spænder normalt fra omkring 400 til 40.000 kubikmeter i timen, med statisk tryk fra omkring 100 til 800 Pa og motoreffekt fra 0,5 til 5 kW, afhængigt af hjulstørrelse og serie.
Er en remdrevet ventilator nogensinde et bedre valg?
Bæltedrevne enheder kan stadig give mening til meget højtryks, omkostningsfølsom industriudstødning, hvor fin hastighedskontrol ikke er påkrævet, men de bytter den kompakte størrelse og trinløse hastighedsregulering væk, som direkte koblede AC-designs tilbyder.
Ændrer tilføjelse af variabel frekvenskontrol virkelig støjresultatet?
Ja — fordi lydstyrken stiger med cirka 4,8. potens af hastighed, producerer selv en beskeden reduktion i driftshastigheden gennem VFD-kontrol et uforholdsmæssigt stort fald i opfattet støj, ofte uden et meningsfuldt tab i den nødvendige luftstrøm.
